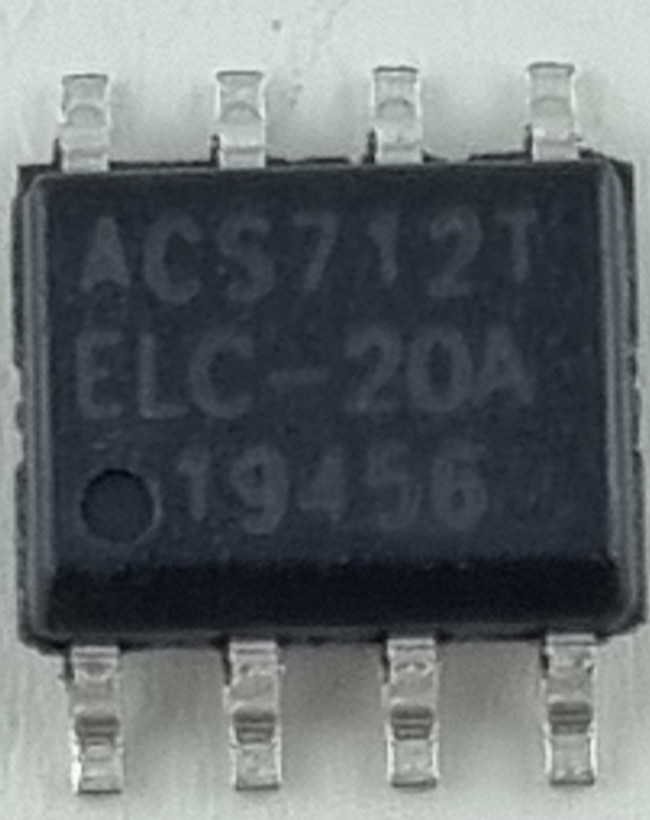

سنسور جریان 20 آمپر ACS712ELCTR-20A-T
ACS712ELCTR-20A-T
برند:ALLEGRO
مشخصات
نام کارخانهای:
ACS712ELCTR-20A-T
برند:
ALLEGRO
پکیج:
Tape & Reel
عنوان گروه:
Board Mount Current Sensors
دیتاشیت:
https://cdn.ozdisan.com/public/product/assets/ACS712.pdf?response-content-type=application%2Fpdf&response-content-disposition=inline
توضیحات
مشخصات سنسور جریان 20 آمپر ACS712
سنسور جریان 20 آمپر ACS712 از خانواده سنسورجریان روبردی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
Category
Sensor and Transducer Interfaces
Manufacturer
Package Type
REEL
Product Status
ACTIVE
RoHS Status
RoHS Compliant
Mounting Type
SMT
Package / Case
SOIC8
Function
Current Sensor
Supply Voltage
4.5 to 5.5 V
Supply Current
13 mA
Interface
Ratiometric
Operating Temperature
-40 °C ~ +85 °C
Features
Hall Effect Based Current Sensor IC
ACS712ELCTR-20A-T
یک سنسور اندازهگیری جریان مبتنی بر اثر هال (Hall Effect Current Sensor) ساخت شرکت Allegro Microsystems است که برای اندازهگیری دقیق جریانهای AC و DC تا ±30 آمپر طراحی شده است. این آیسی با استفاده از فناوری اثر هال، جریان عبوری از هادی داخلی خود را بدون اتصال مستقیم الکتریکی اندازهگیری کرده و یک خروجی آنالوگ ریشیومتریک (Ratiometric Analog Output) متناسب با مقدار جریان ارائه میدهد. به دلیل ایزولاسیون داخلی، مقاومت بسیار پایین هادی جریان، سرعت پاسخ بالا و ابعاد کوچک، این قطعه در منابع تغذیه، اینورترها، درایور موتور، تجهیزات صنعتی، سیستمهای خورشیدی و مدارهای حفاظتی کاربرد گستردهای دارد.
