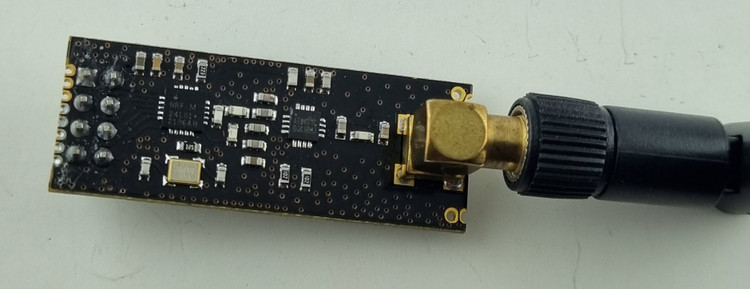

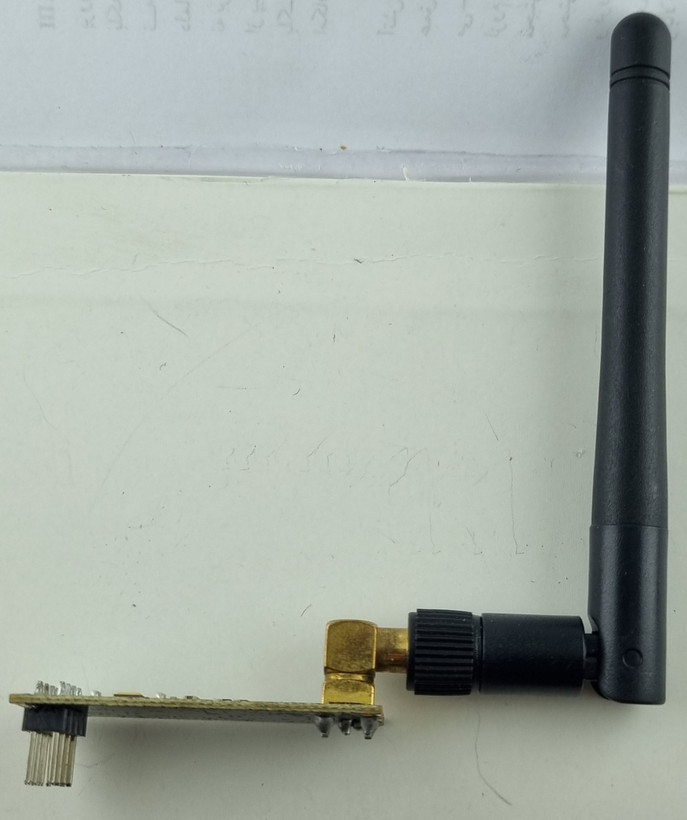

ماژول NRF24L01+PA+LNA فرستنده و گيرنده راديويي با برد 1 کیلومتر

مشخصات فنی ماژول NRF24L01+PA+LNA - فرستنده و گيرنده راديويي با برد 1 کیلومتر

• چیپست: NRF24L01+PA+LNA
• نرخ تبادل اطلاعات: قابل تنظيم از 250 كيلوبيت تا 2 مگابيت بر ثانيه
• فرکانس کاری: باند ISM 2.4GHz
• مدولاسیون: GFSK (کلیدزنی فرکانس گاوسی)
• پروتکل ارتباطی: Enhanced ShockBurst (ESB) برای ارتباطات نقطه به نقطه ساده
• برد ارتباطی: برد گسترده‌تر نسبت به ماژول‌های معمولی NRF24L01، تا 1000 متر در فضای باز
• نرخ داده: نرخ‌های قابل تنظیم، معمولاً 250 کیلوبیت بر ثانیه، 1 مگابیت بر ثانیه و 2 مگابیت بر ثانیه
• حداکثر توان خروجی: +20dBm
• حساسیت دریافت در حالت 2Mbps: -92dBm
• حساسیت دریافت در حالت 1Mbps: -95dBm
• حساسیت دریافت در حالت 250Kbps: -104dBm
• جریان حالت TX (پیک): 115mA
• جریان حالت RX (پیک): 45mA
• جریان حالت خواب: 4.2uA
• بهره PA: 20dB
• بهره LNA: 10dB
• نویز LNA: 2.6dB
• بهره آنتن (پیک): 2dBI
• Auto Acknowledge: دارد
• Re-Transmit: اتوماتیک
• داراي 32 بايت FIFO بصورت مجزا براي TX و RX
• حداکثر ولتاژ منطیقی: 5 ولت
• تغذیه:3.3 ولت
• ترتيب پايه ها:VCC ، CE، CSN، SCK، MOSI، MISO، IRQ
• محدوده دمای کاری: -20°C تا +70°C
• ابعاد: 15.3x40.8 میلی‌متر

ویژگی‌های ماژول فرستنده و گیرنده بی‌سیم NRF24L01+PA+LNA (2.4GHz) - با برد 1 کیلومتر:

• برد افزایش یافته: با PA و LNA مجهز شده و برد ارتباطی گسترده‌تری ارائه می‌دهد.
• نرخ داده قابل تنظیم: امکان تنظیم نرخ داده برای تطبیق با نیازهای مختلف برنامه.
• سطوح توان قابل تنظیم: کنترل بر روی توان انتقال برای بهینه‌سازی برد ارتباطی.

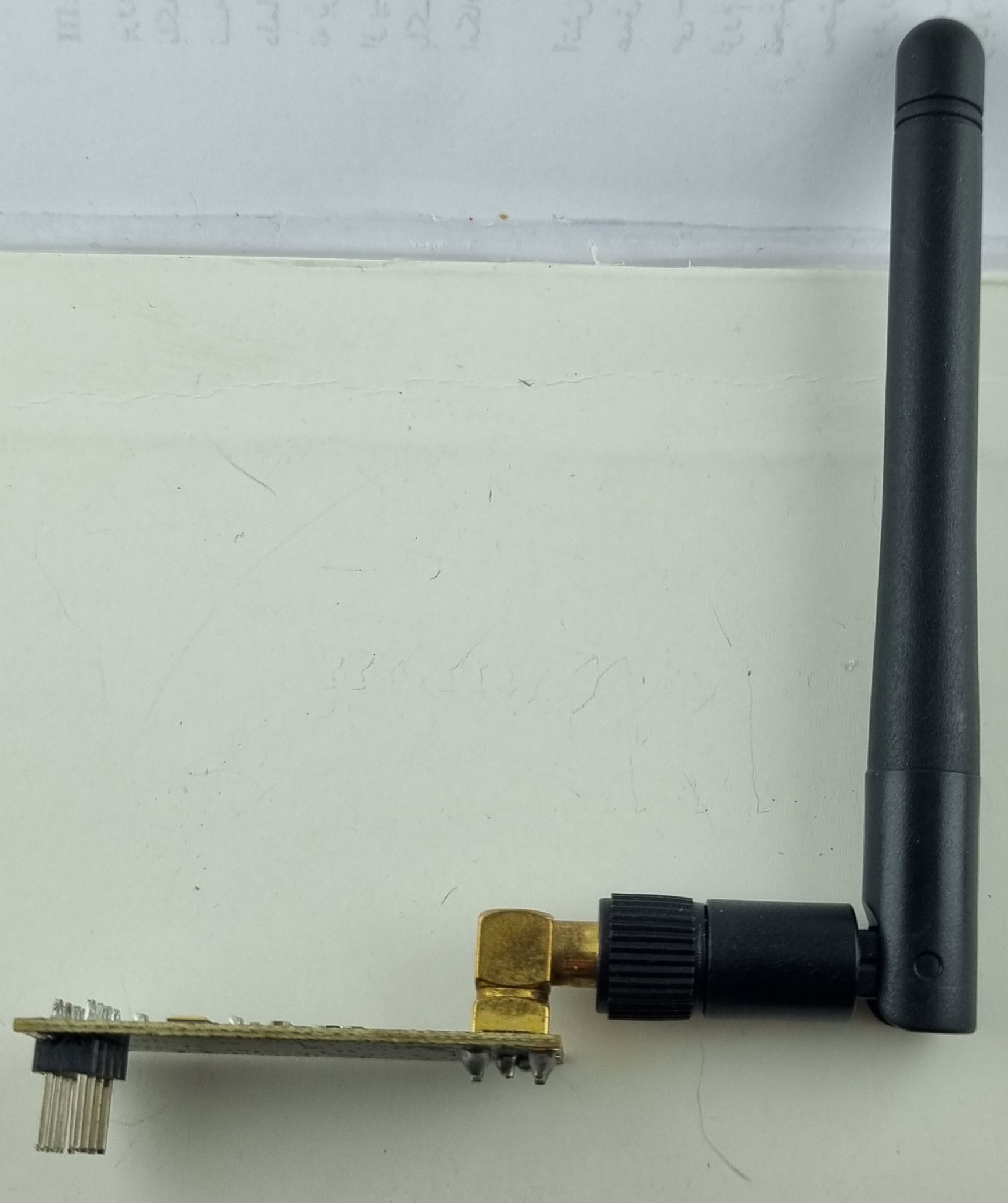

• آنتن خارجی: شامل یک آنتن خارجی برای تقویت سیگنال و برد بیشتر.
• رابط ساده: استفاده از پروتکل SPI برای ارتباط با میکروکنترلرها و دستگاه‌های دیگر.
• اندازه کوچک: کوچک و سبک، مناسب برای پروژه‌های مختلف.
